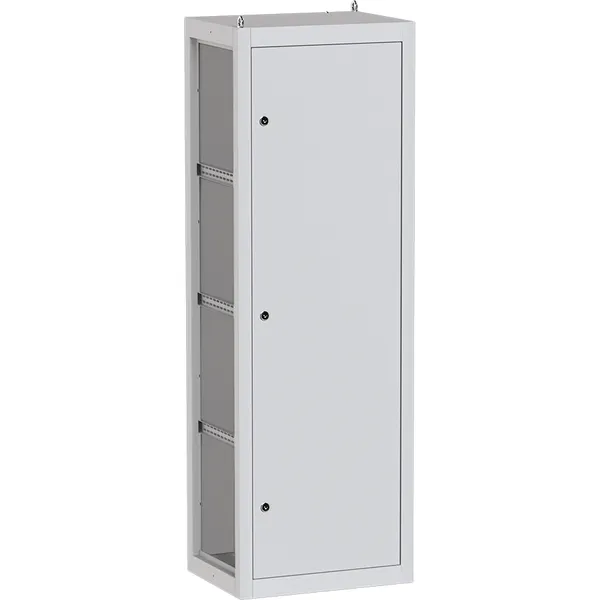

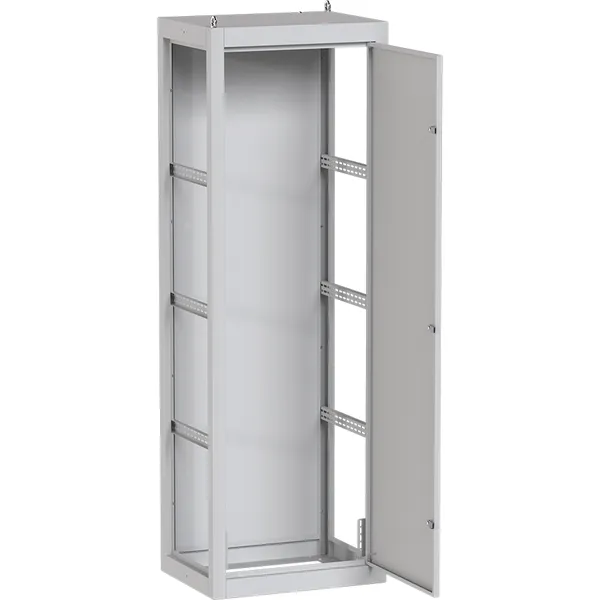

Каркас ВРУ-1 Unit S сварной (1800х600х450) IP31 EKF PROxima

Артикул скопирован

Рекомендованная розничная цена 30 534 ₽ за шт

40 712 ₽ Базовая цена за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Описание

Описание

Шкафы серии ВРУ Unit S IP31 предназначены для сборки вводно-распределительных устройств на токи до 800А, обеспечивающих функцию ввода электроэнергии, ее учета и распределения. Для шкафов серии ВРУ Unit S разработана универсальная линейка монтажных аксессуаров, включающая в себя монтажные панели, монтажные рейки, систему защиты от прикосновения (пластроны).Область применения ВРУ Unit S объекты гражданского и жилищного строительства, а так же промышленные предприятия.

Применение

  • НКУ, собранные на основе серии ВРУ Unit, применяются в административных, жилых и производственных помещениях с различным уровнем доступа обслуживающего персонала к щитовому оборудованию. Корпуса серии ВРУ Unit позволяют собирать на их основе любой вид НКУ от вводно-учетных до распределительных панелей.
  • Предназначены для:
  • • сборки щитов распределения электроэнергии;
  • • установки оборудования для защиты сетей от токов перегрузки и короткого замыкания;
  • • установки различного модульного и силового оборудования.

Комплектация

  1. 1. Паспорт – 1 шт. 2. Металлокаркас в сборе (стойки, дверь, крыша, задняя стенка) – 1 шт. 3. Поводок заземления – 1 шт. 4. Замок металлический IP31 – 3 шт. 5. Знаки электробезопасности. 6. Монтажная плата высотой 220 мм – 1 шт.* 7. Монтажная плата высотой 160 мм – 2 шт.* 8. Рейка монтажная – 2 шт.* 9. Вертикальный профиль – 2 шт.* *Только для ВРУ-1 Unit S сварной с внутренней комплектацией.

Характеристики

Техническая спецификация

СтатусРегулярная
Высота, мм1 800
Глубина, мм450
Ширина, мм600
ЦветСветло-серый
Количество дверей1
С монтажной платой/панельюНет
Подходит для сборок (наборный)Да
Возможно настенное креплениеНет
Встраивается в стенуНет
Возможна напольная установкаДа
Отделка поверхностиЛакированная (-ое)
СерияPROxima
МатериалСталь
Степень защиты (IP)IP00
Гарантийный срок хранения5 лет
Соответствие ГОСТ/МЭК/ТУТУ 3434-002-52681400-2019
Есть штрихкод на каждой штуке товараДа
Гарантийный срок эксплуатации5 лет
Срок службы, лет10 лет

Логистические параметры

Индивидуальная
Групповая
Транспортная
Количество в упаковке111
Единица храненияШтукаШтукаШтука
Штрих-код469021604829146902160482914690216048291
Вес брутто, кг49.300049.300049.3000
Объем, м³0.516243000.516243000.51624300
Длина, м0.46500.46500.4650
Ширина, м0.61000.61000.6100
Высота, м1.82001.82001.8200

Документация

Документация

3Д - модели

3Д - модель (STEP, 3.3 МБ)

Мастер-каталоги

Мастер-каталог "Вводно-распределительные устройства ВРУ Unit EKF" (PDF, 781.7 КБ)

Паспорта

Паспорт ВРУ-1 Unit S IP31 сварные (PDF, 94.7 КБ)

Сертификаты

Отказное письмо (PDF, 1.8 МБ)

Чертежи

Чертеж ВРУ-1 Unit S IP31 сварные (PDF, 16.5 КБ)
