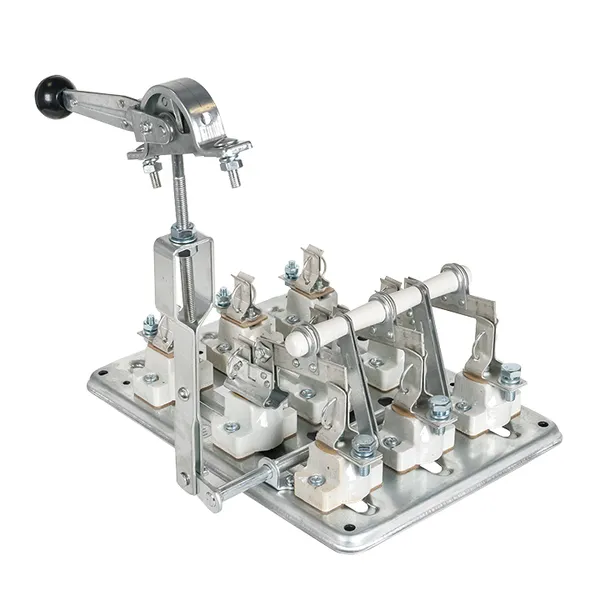

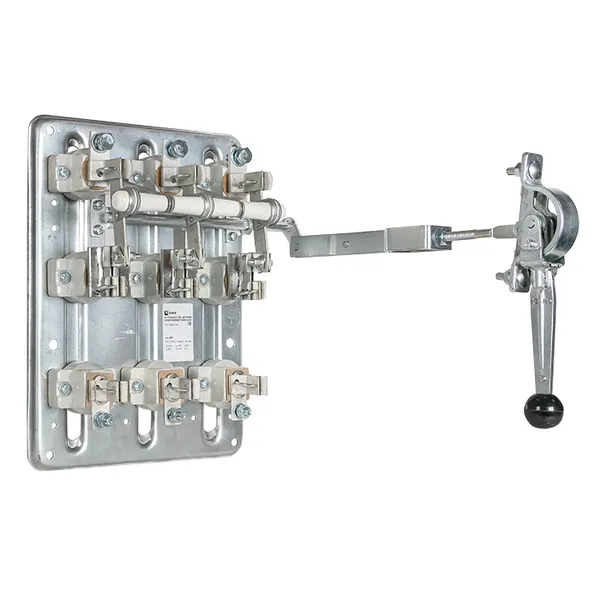

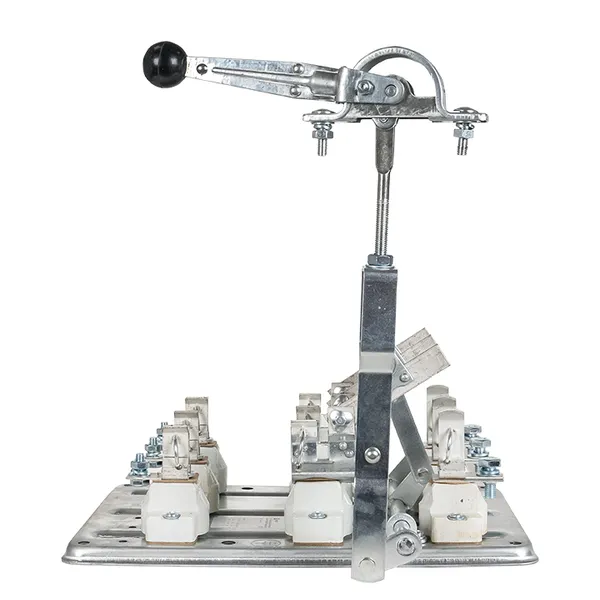

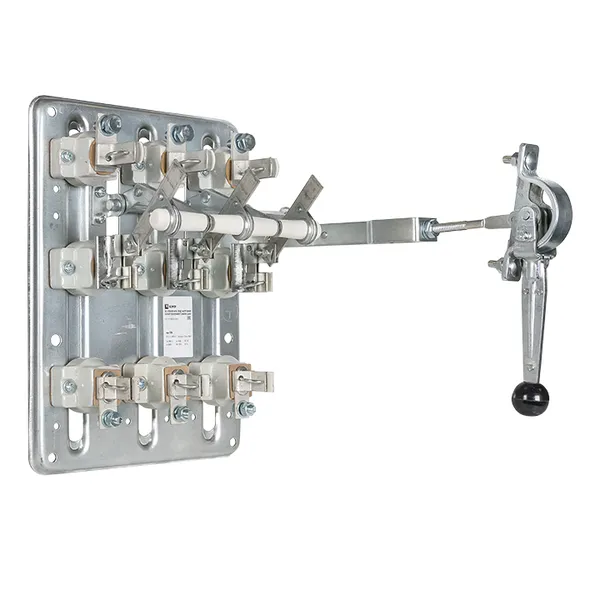

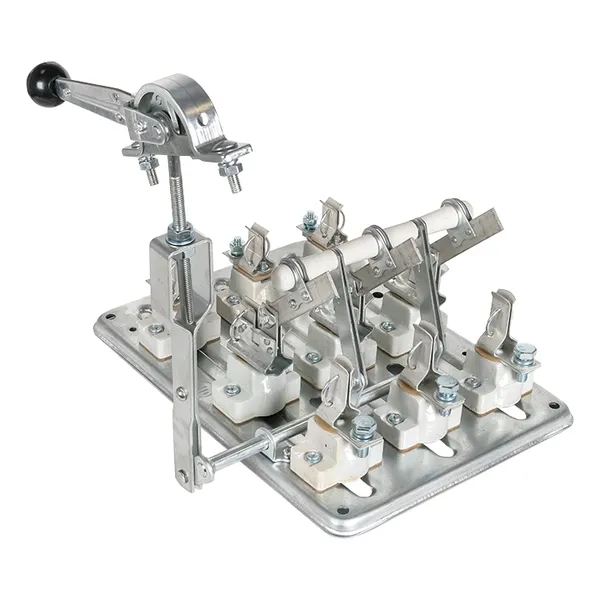

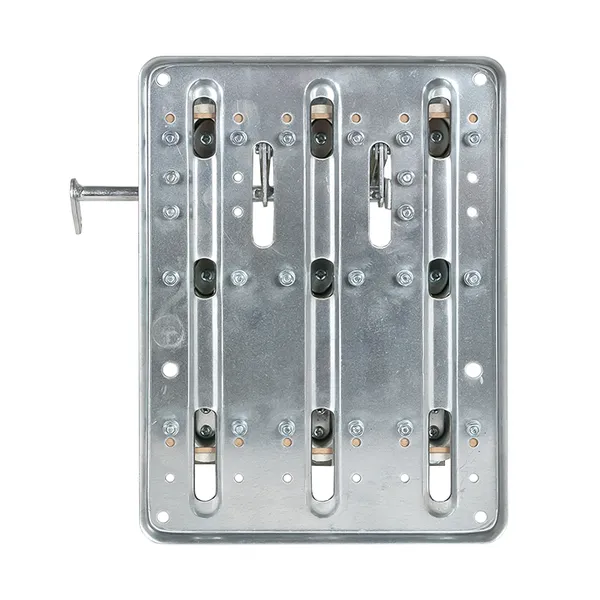

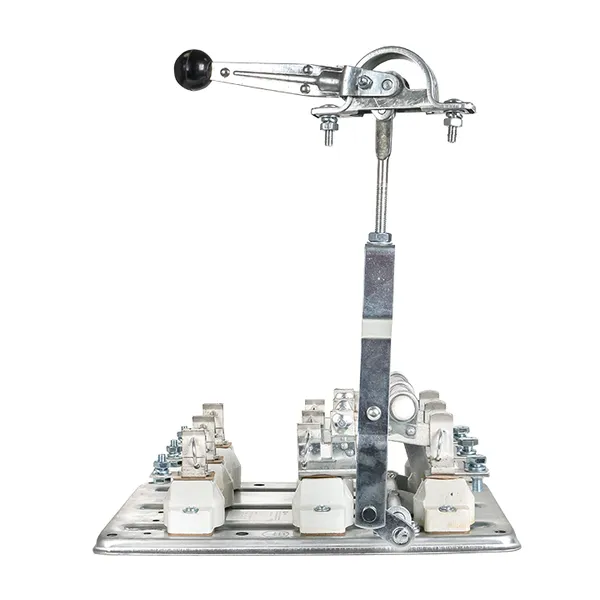

Разъединитель РПС-1 100А правый привод без ППН EKF

Артикул скопирован

Рекомендованная розничная цена 5 310 ₽ за шт

Базовая цена 7 079 ₽ за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Описание

Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.

Применение

Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
• в распределительных панелях ЩО-70;
• вводно-распределительных устройствах ВРУ;
• шкафах распределительных силовых ШРС;
• главных распределительных щитах.

Комплектация

1. Разъединитель. 2. Крепеж. 3. Паспорт. Плавкие вставки ППН в комплект не входят.

Техническая спецификация


Статус	Выводимая из ассортимента
Номин. продолжительный ток Iu, А	100
Условный номин. ток короткого замыкания Iq, кА	20
Номин. кратковременно выдерживаемый ток Icw, кА	300
Количество полюсов	3
Степень защиты (IP), передняя сторона	IP00
С блокировкой/запираемый (-ая)	Нет
Тип подключения силовой электрич. цепи	Болтовое соединение
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт	80
Макс. допустимое раб. напряжение Ue AC, В	400
Номин. раб. напряжение, В	400...400
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество вспомогат. переключающих контактов	0
Моторный привод встроенный	Нет
Тип элемента управления	Поворотный рычаг

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	2
Единица хранения	Штука	Штука	Упаковка
Штрих-код	4690216108032	4690216108032	14690216108039
Вес брутто, кг	6.3000	6.3000	12.6000
Объем, м³	0.01657600	0.01657600	0.03928297
Длина, м	0.1400	0.1400	0.1570
Ширина, м	0.3200	0.3200	0.3820
Высота, м	0.3700	0.3700	0.6550
